Le calculateur de pente de drain conçu pour le chantier

Selon le CNP 2020 (Code national de la plomberie – Canada), un drain horizontal de 3 po et moins doit avoir une pente d'au moins 1:50, soit 2 % ou environ ¼ po/pi, et un drain de 4 po et plus, 1:100, soit 1 % ou environ ⅛ po/pi. L'IPC américain exige ¼ po/pi jusqu'à 2½ po, ⅛ po/pi de 3 à 6 po et 1/16 po/pi à partir de 8 po; l'UPC exige ¼ po/pi pour tous les diamètres. Confirmez toujours auprès de l'autorité compétente. En savoir plus →

Au Canada, le CNP demande 1:50 (environ ¼ po par pied) jusqu'à 3 po et 1:100 (environ ⅛ po par pied) pour 4 po et plus. L'IPC demande ¼ po par pied jusqu'à 2½ po et ⅛ po par pied de 3 à 6 po, et l'UPC, ¼ po par pied pour tous les diamètres. Un égout de 4 po de 50 pi à ⅛ po par pied descend de 6,25 po au total. En savoir plus →

Un égout ou un drain de 4 po demande au moins ⅛ po par pied (environ 1 %) selon le CNP et l'IPC, soit 1:100 au CNP. L'UPC exige ¼ po par pied (2 %), sauf si l'autorité compétente approuve ⅛ po par pied. En savoir plus →

Selon l'UPC, un drain de 3 po demande ¼ po par pied, et selon le CNP, 1:50 (environ ¼ po par pied). L'IPC accepte ⅛ po par pied. Beaucoup de plombiers posent les drains de toilette de 3 po à ¼ po par pied de toute façon, pour une marge d'autonettoyage. En savoir plus →

Divisez le dénivelé total par la longueur du tuyau. Pour une pente en pouces par pied, divisez le dénivelé en pouces par la longueur en pieds. Pour un pourcentage, divisez les po/pi par 12 et multipliez par 100 : ¼ po par pied donne environ 2,08 %. En savoir plus →

Le pourcentage vaut po/pi ÷ 12 × 100, le rapport vaut 1 : (12 ÷ po/pi) et l'angle est l'arc tangente de po/pi ÷ 12. Ainsi, ¼ po/pi égale 2,08 %, 1:48 et 1,19°, et ⅛ po/pi égale 1,04 %, 1:96 et 0,60°. En métrique, 20,8 mm/m correspond aux mêmes 2,08 %. Pipe Slope Calculator lit et affiche les cinq unités : tapez directement 1:50, 2 % ou 1,2° dans le champ de pente. En savoir plus →

Divisez le dénivelé disponible par la pente voulue. Avec 6 po de dénivelé à ¼ po par pied, la longueur maximale est de 24 pi; à ⅛ po par pied, de 48 pi. Le mode Longueur de Pipe Slope Calculator fait ce calcul et, si la pente est sous le minimum pour votre diamètre, indique le plus petit diamètre supérieur qui respecterait le code à cette pente.

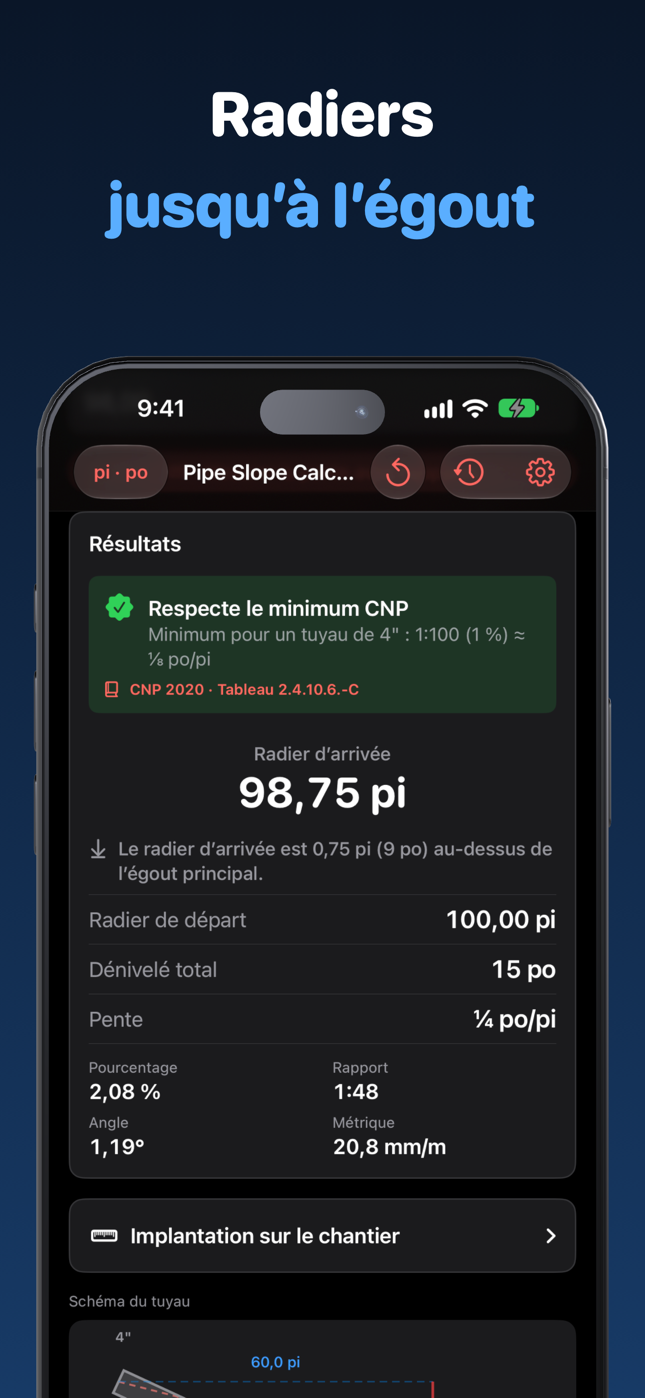

Radier d'arrivée = radier de départ − dénivelé, et dénivelé = longueur × pente. Un tracé de 60 pi à ¼ po par pied descend de 15 po (1,25 pi) : un radier de départ de 100,00 pi arrive donc à 98,75 pi. En mode Élévations, Pipe Slope Calculator compare aussi le radier d'arrivée à celui de l'égout principal et vous avertit quand le raccordement est trop bas pour l'écoulement par gravité, ce qui pourrait exiger un éjecteur d'eaux usées.

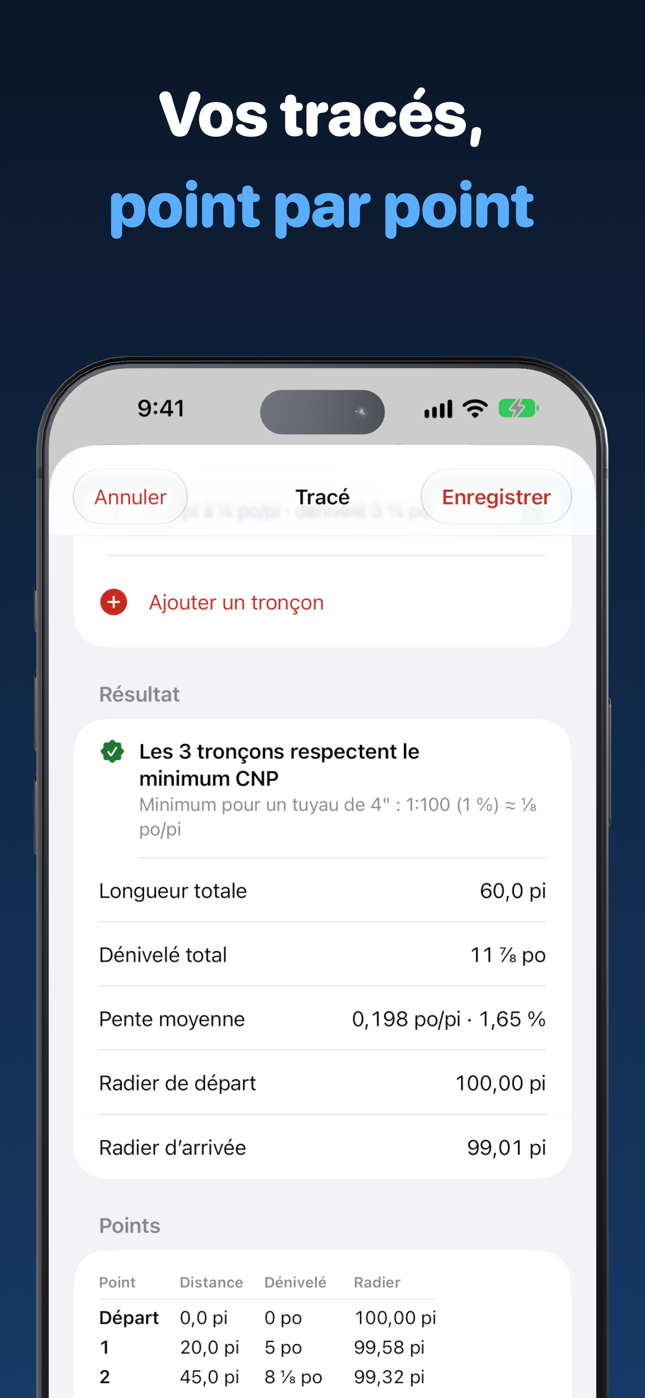

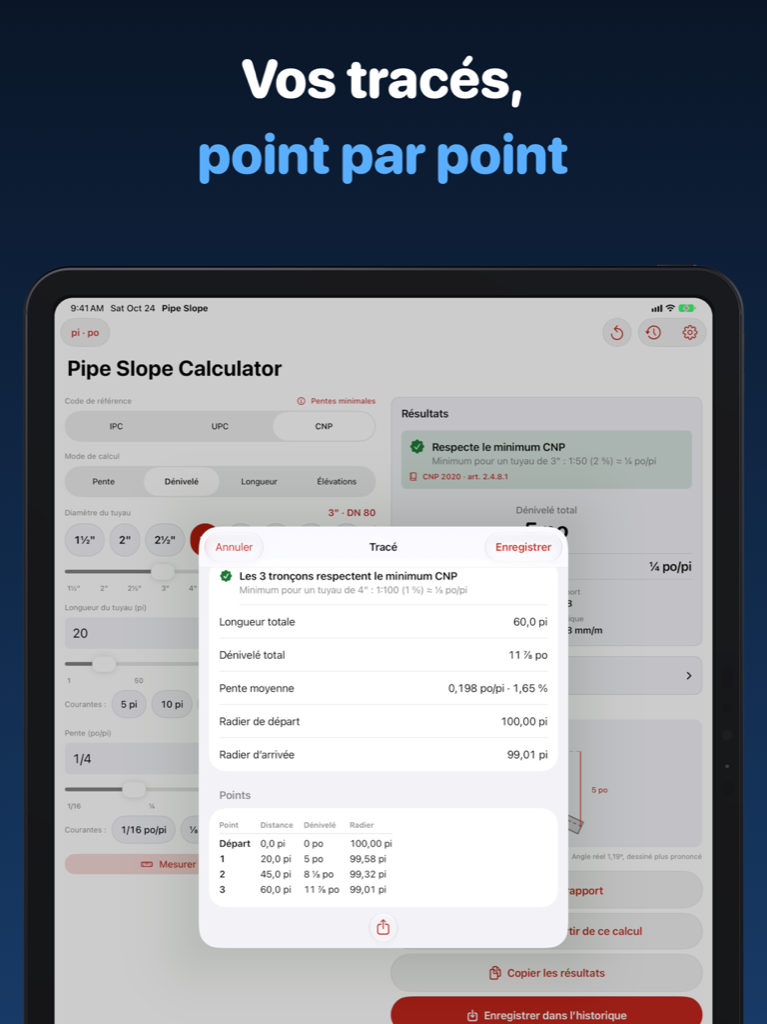

Divisez le tracé en tronçons droits. Pour chacun, dénivelé = longueur × pente, et le radier de chaque point est celui du point précédent moins ce dénivelé. Pipe Slope Calculator gère jusqu'à 15 tronçons, donne la distance, le dénivelé et le radier à chaque point, et signale tout tronçon sous le minimum du code. Exemple : depuis un radier de 100,00 pi, 20 pi à ¼ po/pi, 25 pi à ⅛ po/pi et 15 pi à ¼ po/pi descendent de 11⅞ po au total et arrivent à 99,01 pi.

Multipliez la pente par la longueur du niveau en pieds : pour ¼ po par pied, un niveau de 4 pi demande une cale de 1 po sous son bout aval, et un niveau de 2 pi, ½ po. En métrique, un niveau de 1200 mm à 2,08 % (20,8 mm/m) demande une cale de 25 mm. Les chiffres d'implantation de Pipe Slope Calculator donnent aussi le dénivelé sur un cordeau de 10 pi (2½ po à ¼ po par pied) et la pente à régler sur un laser à tuyau (−2,08 %).

Les codes fixent des pentes minimales, pas de maximum général, et une pente de 45° ou plus est considérée comme une tuyauterie verticale. Une règle de chantier courante garde les drains par gravité qui transportent des solides entre ¼ et ½ po par pied, car sur un tracé très pentu, les liquides peuvent devancer les solides. Certaines autorités locales publient des limites; vérifiez auprès de la vôtre. En savoir plus →

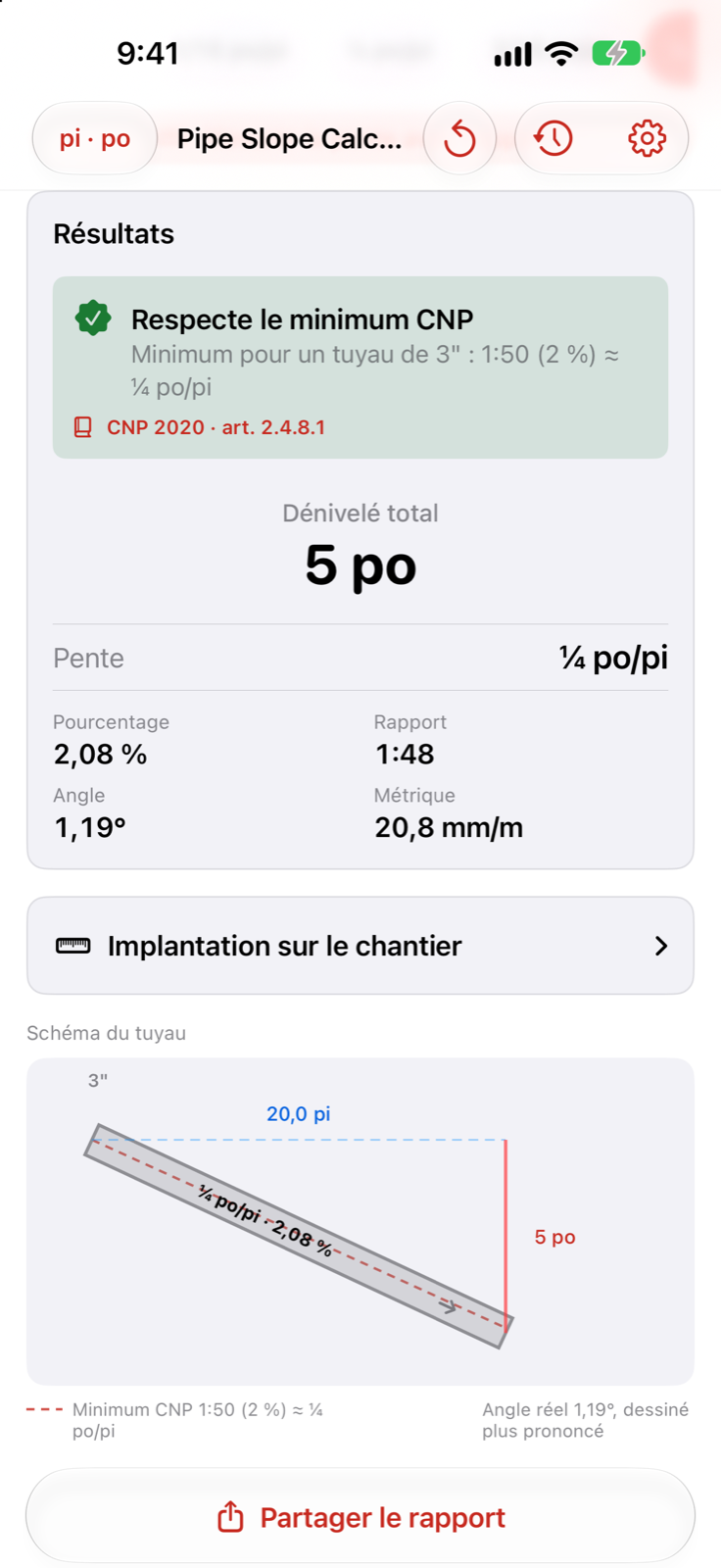

À ¼ po par pied, un tracé de 20 pi descend de 5 po au total. La formule est longueur en pieds × 0,25 po : 10 pi descendent de 2,5 po et 40 pi, de 10 po. En savoir plus →

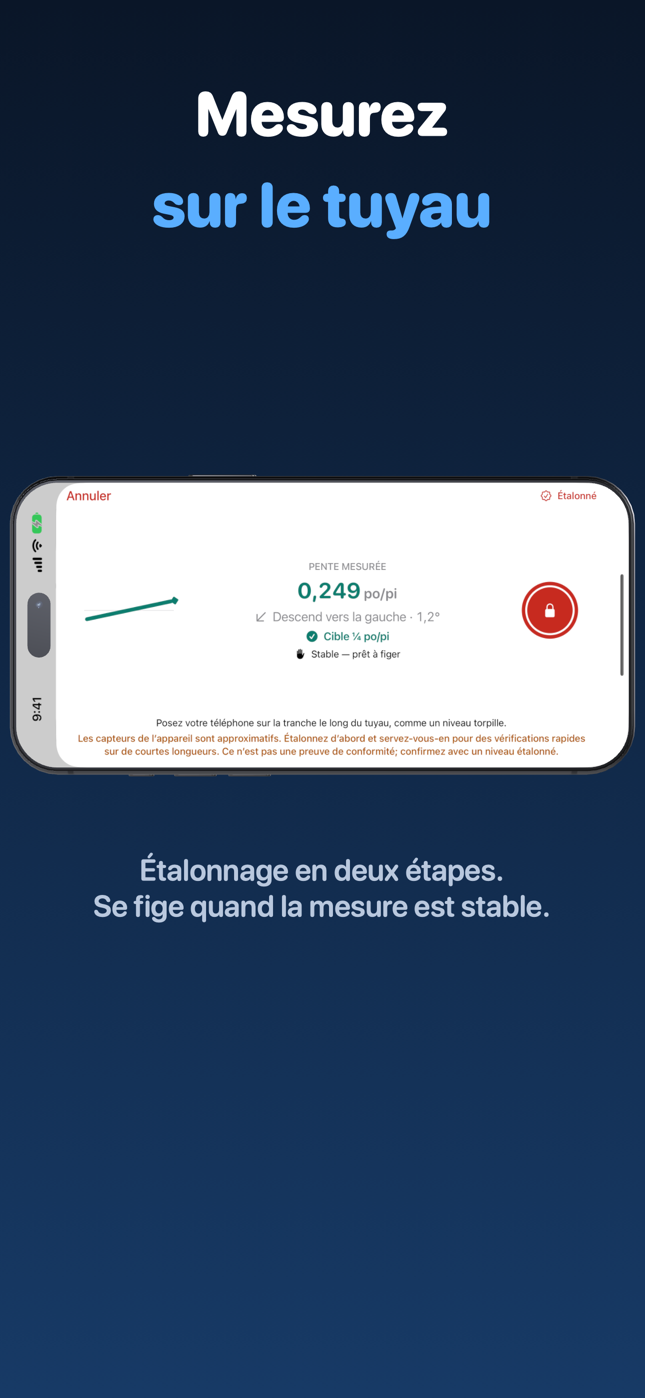

Oui. Pipe Slope Calculator utilise le capteur d'inclinaison de l'appareil comme un niveau torpille numérique. Étalonnez-le en deux étapes sur n'importe quelle surface plane, posez le téléphone sur la tranche le long du tuyau, et lisez la pente en direct, le sens de la pente et si vous atteignez votre cible; figez la mesure une fois stable. Les capteurs sont approximatifs (±1–2°, environ ±0,2 à 0,4 po/pi) : vérifiez avec un niveau étalonné avant toute décision de conformité. En savoir plus →

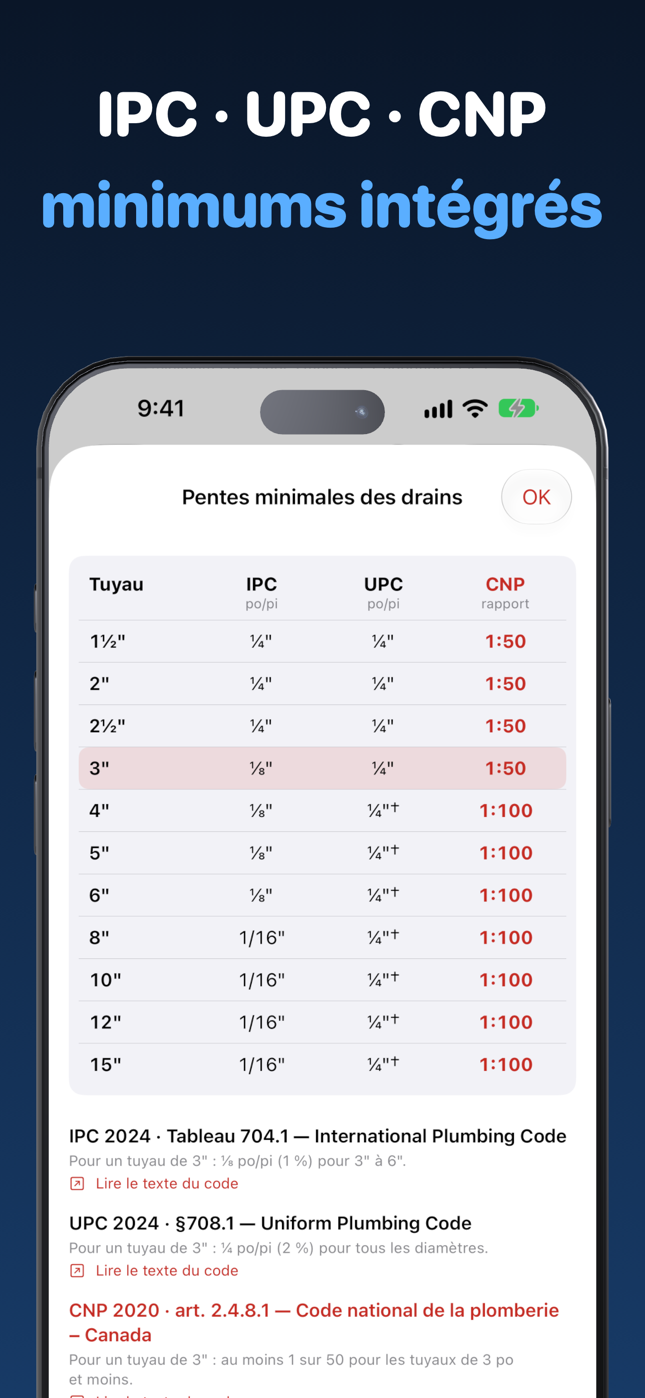

Le CNP exige 1:50 (environ ¼ po/pi) jusqu'à 3 po et 1:100 (environ ⅛ po/pi) au-delà. L'IPC fait varier la pente selon le diamètre (¼ po/pi jusqu'à 2½ po, ⅛ po/pi de 3 à 6 po, 1/16 po/pi à partir de 8 po). L'UPC exige ¼ po/pi pour tous les diamètres, avec une exception possible à ⅛ po/pi pour 4 po et plus si l'autorité compétente l'approuve. En savoir plus →

Une pente de 1:50 signifie 1 unité de dénivelé pour 50 unités de longueur : 20 mm par mètre, soit 2 %. Une pente de 1:100 vaut 10 mm par mètre, soit 1 %. Multipliez la longueur par la pente pour obtenir le dénivelé total : 8 m à 1:50 descendent de 160 mm. En savoir plus →

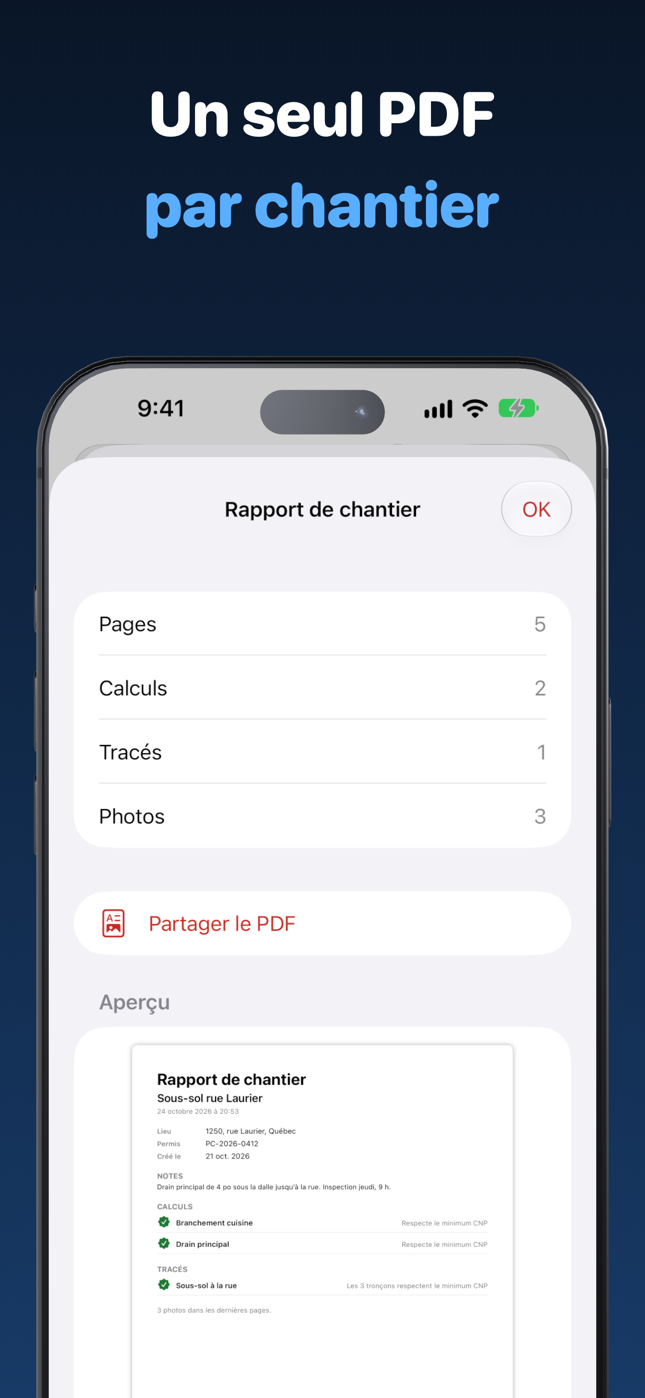

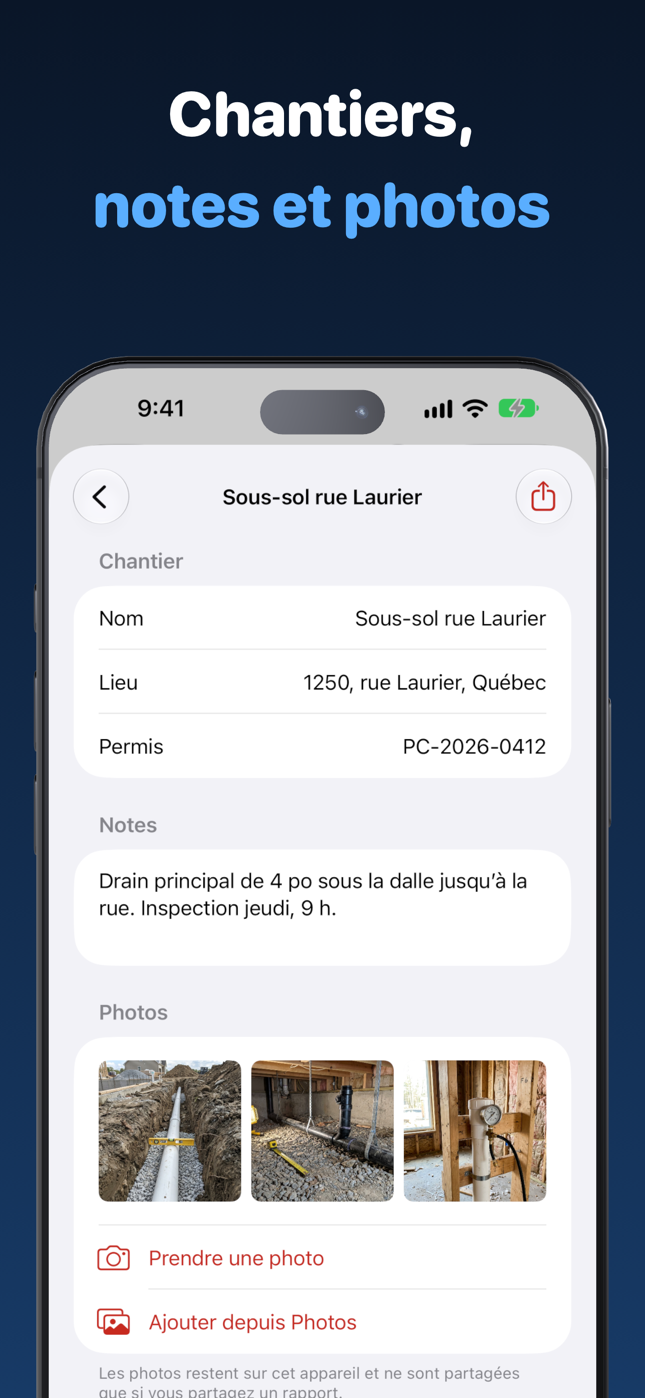

Oui. Un chantier regroupe les calculs, les tracés, l'adresse, le numéro de permis, les notes et les photos d'un même lieu, et les partage en un seul PDF : une page couverture, une page par calcul et par tracé, puis les photos. Chaque résultat peut aussi être partagé seul en rapport d'une page, en PDF, en image ou en texte. Tout reste sur votre appareil jusqu'à ce que vous le partagiez.

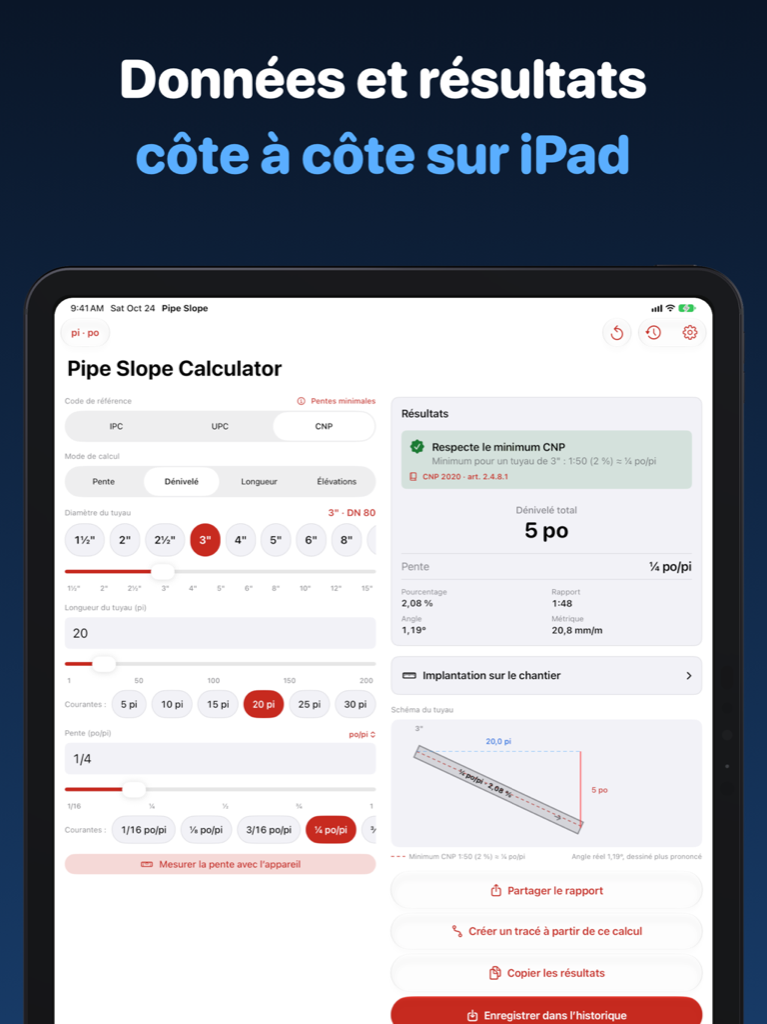

Oui. Depuis la version 2.0, l'app fonctionne sur iPhone et iPad (iOS et iPadOS 17 ou plus récent), en portrait comme en paysage; sur iPad, les données sont à côté des résultats. Un seul achat couvre les deux appareils. Toute l'app est offerte en français (Canada) et en anglais, avec les termes du métier d'ici et le Code national de la plomberie affiché comme CNP.

Oui, l'app fonctionne entièrement hors ligne. Chaque calcul, vérification de code, mesure de pente, chantier et photo reste sur l'appareil : elle fonctionne dans les sous-sols, les vides sanitaires et les chantiers sans réseau. Elle ne recueille aucune donnée personnelle et ne contient ni publicité ni suivi.

Pipe Slope Calculator est un achat unique de 3,99 $ CA (2,99 $ US) sur l'App Store. Aucun abonnement, aucune publicité, aucun compte et aucun achat intégré : vous payez une fois et l'app est à vous, sur iPhone et iPad.
